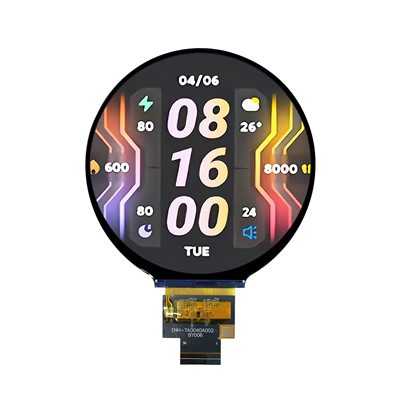

Okrugli TFT LCD modul od 4,0 inča

ENH{0}}TV0400A002Opis



Šta je zapravo unutar ovog okruglog LCD-a od 4,0"?

Dozvolite mi da otvorim sirove specifikacije (vrsta brojeva koje naši inženjeri prvo provjeravaju):

Veličina ekrana– 4,0 inča, pravi krug (aktivna površina Φ101,52 mm, nije izrezana)

Rezolucija– 720×720, ~280 PPI (dovoljno oštro za mali tekst i ikone)

Nacrt modula– 105,60 mm (V) × 109,87 mm (Š) × 2,23 mm (T)

Interface– MIPI DSI sa 4 trake (40-pin FPC)

Ugao gledanja– IPS, puni 178 stepeni u svim pravcima

Driver IC– JD9365DA (zreo, koristi se u hiljadama projekata od 4″ do 10,1″)

Standardna svjetlina– 350 cd/m², ali možemo ga povećati do 1200-1500 cd/m² za vanjsku upotrebu

Kako se ponaša u stvarnom životu?
IC drajvera JD9365DA nije najnoviji ili najsjajniji, ali upravo zbog toga nam se sviđa – čvrst je. Isporučili smo ovog drajvera na kružnim i pravougaonim pločama kupcima koji prave EV instrument table, pametne aparate za kafu, pa čak i opremu za brodove. Nema čudnih problema sa kompatibilnošću sa Qualcomm, Rockchip ili STM32 platformama.

A MIPI DSI interfejs sa 4 trake? Dovoljno je brz za glatke animacije (mislite na radijalne menije ili kružne trake napretka). Jedan od naših klijenata – europski brend e-bicikla – rekao nam je: „Nismo željeli redizajnirati cijelu matičnu ploču samo za ekran.“ Sa MIPI-jem nisu morali.



Ključne karakteristike koje su zapravo važne dizajnerima proizvoda

Neću nabrajati tačke radi nabrajanja. Umjesto toga, evo o čemu se inženjeri najviše pitaju kada vide našeOkrugli TFT LCD modul od 4,0 inča:

Pravo kružno, a ne maskirani pravougaonik

Da, možete kupiti kvadratni panel 720×720 i prekriti uglove crnom bojom. Ali to vam daje neujednačenu svjetlinu ivica i troši piksele. Naš je dizajniran kao krug od nivoa stakla – ujednačeno pozadinsko osvetljenje, bez tamnih mrlja na 3 sata ili 9 sati.

IPS – jer će neko uvek gledati sa strane

Na kontrolnoj tabli automobila, vozač je vidi pravo, ali suvozač gleda iz ugla. U pametnom termostatu montiranom na zidu možete ga očitati dok hodate postrance. IPS znači da se boje ne ispiru. Testirali smo ga do 178 stepeni, i drži.

Raspon temperature: -20 stepeni ~ +70 stepen (radni)

Standardna industrijska klasa. Za automobilske klastere ili vanjske kioske možemo ponuditi prošireni asortiman. Prošle godine smo napravili seriju za rusku kompaniju za poljoprivrednu opremu – njihove mašine rade u zimi od -30 stepeni. U skladu s tim smo prilagodili pozadinsko osvjetljenje i LCD materijale.

Opciona visoka svjetlina (do 1500 cd/m²)

Standardnih 350 nita je dobro za zatvorene prostore. Ali ako pravite kontrolnu ploču motocikla ili prijenosni pomorski GPS, trebat će vam 1000+ gnjida. Ranije smo radili 1500 nita – da, troši više energije, ali je čitljiv pod direktnim sunčevim zracima. Obično preporučujemo optičko spajanje zajedno s velikom svjetlinom za najbolje iskustvo na otvorenom.



Gdje ljudi zapravo koriste ovaj okrugli zaslon?

Ne samo "potencijalne aplikacije" – evo stvarnih projekata za koje smo slali u proteklih 6 mjeseci:

Kontrolne ploče za EV i e-bike– Francuski startup je uzeo 2000 jedinica sa 1200 cd/m² svjetline i prilagođenim antirefleksnim pokrovnim staklom. Koriste ga za prikaz brzine, % baterije i navigacijskih strelica.

Pametni termostati– Američki HVAC brend zamenio je svoj stari okrugli ekran od 2,8 inča našim 4,0 inčnim jer su želeli veću površinu dodira za kontrolu klime. Koriste optičko spajanje za izgled "bez ljepila".

Industrijski regulatori dugmadi– Nemački proizvođač alatnih mašina integriše naš displej u rotacioni panel enkodera. Rezolucija od 720×720 omogućava im prikaz pregleda G-koda u stvarnom vremenu.

Monitori pacijenata– Kineska kompanija za medicinske uređaje koristi IPS verziju za monitore pored kreveta; medicinske sestre ga čitaju sa vrata, a širok ugao gledanja je obavezan.

Naravno, možete ga koristiti i za pametne satove, aparate za kafu, pa čak i fensi vape modove (da, vidjeli smo i to). TheOkrugli TFT LCD modul od 4,0 inčaje iznenađujuće svestran.



Mehanički i električni detalji – što vam treba prije naručivanja uzoraka

Dozvolite mi da vam dam tačne brojeve koje naša fabrika koristi kada seče FPC i montira pozadinsko osvetljenje.

Konturne dimenzije
105,60 mm (širina) × 109,87 mm (visina) × 2,23 mm (debljina) – dovoljno tanak za ručne uređaje. Aktivni krug je Φ101,52 mm, ostavljajući oko 4 mm površine okvira sa svake strane.

40-pinski MIPI DSI pinout (pojednostavljeni)

MIPI parovi podataka sa 4 trake (TDP0/TDN0 – TDP3/TDN3)

VCI=2.8V (analogni), IOVCC=1.8V (logički)

RESET i TE (efekat trganja) igle

LED pozadinsko osvjetljenje anoda/katoda (konstantna struja)

Za potpuni opis pinova i vremenske dijagrame, zatražite službeni list s podacima – mogu ga poslati kao PDF.

Integracija sa dodirnim panelom
Možemo dodati kapacitivni panel osjetljiv na dodir (CTP) sa zračnim spajanjem (jeftinije) ili optičkom punom laminacijom (bolja čitljivost i izdržljivost). CTP koristi I²C sučelje sa vlastitim energetskim linijama (TP_VCI, TP_IOVCC) i interrupt/SCL/SDA. Ako vam je potreban poseban oblik pokrovnog stakla ili premaz protiv otisaka prstiju, samo nam recite.

Evo fotografije sa naše proizvodne linije prošle sedmice: [Slika za mjesto – COG spajanje JD9365DA na 4,0" okruglo staklo]. Mogu poslati stvarnu sliku putem e-pošte.



Kvaliteta i tvorničke akreditacije – jer morate vjerovati svom dobavljaču

Mi smo atvornički direktni proizvođačmalih i srednjih LCD modula, a ne trgovačka kompanija. Naši ISO9001:2015 i IATF 16949 (automobilski) sertifikati dostupni su za preuzimanje na zahtev. Takođe usklađeni sa RoHS i REACH - nema iznenađenja.

Naglasci u proizvodnji

Potpuno automatizirane linije za spajanje COG (čip na staklu) i FPC

100% inspekcija + 24-satni test starenja prije otpreme

Monthly capacity: >500.000 jedinica za ovu klasu veličine

Naš inženjerski tim vam ne daje samo tablicu i nestaje. Imamo WeChat / WhatsApp grupu za svakog većeg kupca. Trebate pomoć oko inicijalizacionog koda? Naš firmver inženjer Jack obično odgovara u roku od nekoliko sati.



Prilagođavanje – gotovo sve se može promijeniti



Tipičan proces prilagođavanja
① Šaljete svoj mehanički crtež i električne zahtjeve.
② Naši inženjeri pregledaju izvodljivost (3-5 dana).
③ Uzorci prototipa (4-6 sedmica).
④ Testiranje validacije (možemo simulirati vaše uslove okoline).
⑤ Masovna proizvodnja.

Prošlog mjeseca smo završili prilagođeni FPC za japansku robotičku kompaniju – trebao im je rep savijen pod uglom od 90 stepeni da stane unutar uskog zgloba ruke. Prošlo je 7 sedmica od crtanja do odobrenja uzorka.





● OEM&ODM ● BEZ MOQ ● UZORCI NA ZALIHA ● TESTIRNA PLOČA OPCIONALNO

















SPECIFIKACIJE

ITEM	DIMENZIJA	JEDINICA
Veličina	4.0	inch
Outline Dimension	109.87x105.6x2.23	mm
Radna temperatura	-20 stepeni - +70 stepeni	stepen
Temperatura skladištenja	-30 stepeni - +80 stepeni	stepen
Rezolucija	720x720
