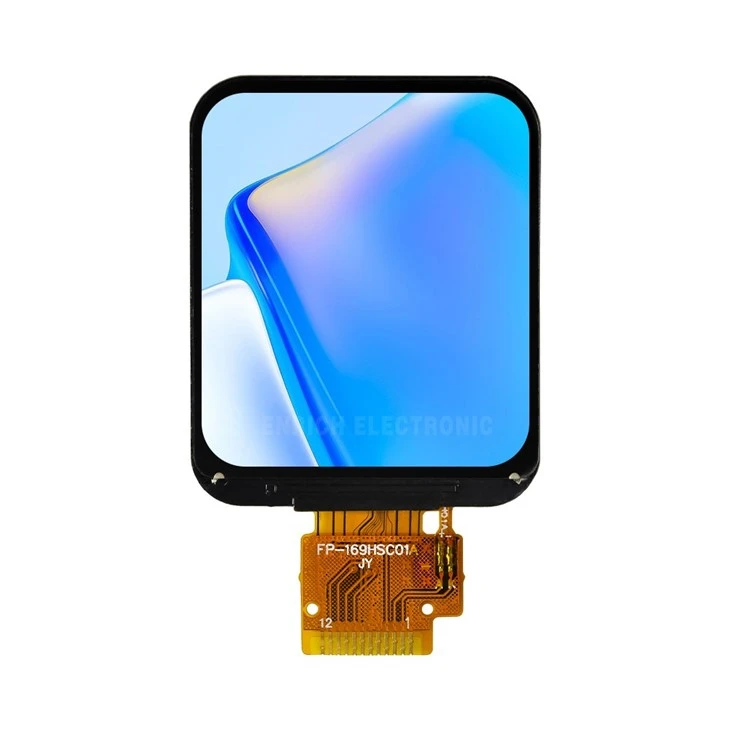

1,69 inča zaobljeni kvadratni TFT LCD ekran

ENH{0}}TV0169A001Opis

Ovaj 1,69-zaobljeni kvadratni TFT LCD ekran od 1,69-inča je dizajniran za programere i inženjere koji zahtijevaju kompaktan ekran koji pruža pouzdane, dosljedne performanse-kako na specifikacijama tako iu integraciji uređaja u stvarnom svijetu.
Osnovne specifikacije ekrana
Tip ekrana: 1,69" IPS TFT, transmisivni, normalno crn
Smjer gledanja: Puno gledanje od 360 stepeni, nula pomaka boje pod bilo kojim uglom
IC drajvera: ST7789V2 – najstabilniji drajver u industriji, -kompatibilan drajver za Arduino, ESP32, STM32 i Raspberry Pi platforme
Radna temperatura: -20 stepeni do +70 stepeni
Temperatura skladištenja: -30 stepeni do +80 stepeni
Pozadinsko osvjetljenje: 3 integrirane bijele LED diode
Osvetljenje: 480 cd/m² (tipično) – potpuno čitljivo pri direktnom unutrašnjem svetlu i spoljašnjim zasenčenim uslovima
Zašto ove specifikacije podižu vaš dizajn
Uobičajeno crni IPS panel daje pravu duboku crnu kada je isključen, što je kritična karakteristika za medicinske nosive i potrošačke uređaje gdje slaba siva-stanje može ugroziti vrhunsku estetiku. Njegov zaobljeni kvadratni faktor oblika (240×280 rezolucija) nudi više upotrebljive karakteristike korisničkog sučelja od kružnog ekrana, dok se besprijekorno uklapa{4} na ploču za ručnu ploču ivice standardnog pravougaonika. ST7789V2 drajver je više od samo komponente-on otključava pristup hiljadama unaprijed-urađenih primjera koda, bibliotekama otvorenog-biblioteke i podršci zajednice, eliminirajući potrebu za pisanjem prilagođenih SPI drajvera od nule.
Idealni slučajevi upotrebe
Pametni satovi, fitnes narukvice, prijenosni mjerači glukoze, ručni monitori pacijenata, kontrolne ploče e-skutera, kontroleri za pametne kuće i industrijski ručni terminali.
Ključne prednosti u odnosu na konkurentske displeje
Pojednostavljena integracija: 4-žični SPI interfejs zahteva samo 6 GPIO pinova (uključujući kontrolu pozadinskog osvetljenja), oslobađajući vredne I/O za senzore, dugmad ili bežične module.
Beskompromisni uglovi gledanja: IPS tehnologija pruža vidljivost od 80 stepeni u svim smjerovima, osiguravajući jasne, precizne boje za korisnike koji gledaju ekran iz bilo kojeg ugla-savršeno za satove i kontrolne table vozila.
Industrija-Vodeća svjetlina: Sa 480 cd/m², ovaj panel nadmašuje većinu alternativa od 1,69 inča (obično 300–350 nita), održavajući čitljivost u svijetlim okruženjima obasjanim suncem.
Ultra-Kompaktan oblik: Sa debljinom modula od samo 2,76 mm i težinom od 8 g, uklapa se u tanka nosiva kućišta bez prisiljavanja na kompromise u dizajnu.
Robusne temperaturne performanse: Radni opseg od -20 stepeni do +70 stepeni osigurava pouzdanu funkciju u hladnim vanjskim e-skuterima i vrućim industrijskim kontrolnim sobama.
Dokazana stvarna{0}}svjetska implementacija
Ovaj 1,69-inčni okrugli kvadratni TFT LCD ekran je već u masovnoj proizvodnji za kupce u pet ključnih industrija, sa dokazanim performansama u:
Nosivi medicinski uređaji: mjerači kisika u krvi, prijenosni EKG monitori i kontroleri inzulinske pumpe, gdje visoka svjetlina i puni uglovi gledanja osiguravaju da su kritični podaci o pacijentu vidljivi iz bilo kojeg položaja zgloba.
Pametni satovi i fitnes uređaji: zaobljeni kvadratni dizajn nudi modernu, ergonomsku nadogradnju u odnosu na kružne ekrane, pružajući više prostora za obavijesti i metriku fitnesa, a istovremeno zadržava elegantnu estetiku.
IoT kontrolne ploče: Pametne brave, termostati i monitori kvaliteta vazduha, sa SPI interfejsom koji omogućava jednostavnu integraciju sa ESP32 i Raspberry Pi.
E-Scooter & E-Kontrolne table za bicikle: Zaobljeni uglovi smanjuju tačke naprezanja na kućištima uređaja, dok osvjetljenje od 480 nita održava ekran čitljivim na direktnoj sunčevoj svjetlosti.
Ručni industrijski mjerači: Kompaktna veličina, široka tolerancija temperature i stabilan drajver ST7789V2 čine ga pouzdanim izborom za alate za servisiranje na terenu.
Fizičke i optičke performanse
Aktivna površina: 27,97 mm × 32,63 mm – dovoljno prostora za čiste, intuitivne izglede korisničkog sučelja sa ikonama i tekstom.
Dimenzije modula: 31,0 mm × 18,0 mm × 2,76 mm – dovoljno kompaktan za najteža kućišta.
Konektor: 8-pin, 2.54mm korak jednorednog-glavlja – lako za ručno lemljenje i izradu prototipa matične ploče, bez potrebnih lomljivih ZIF konektora.
Optički kvalitet: IPS panel isporučuje konzistentne, precizne boje u svim uglovima gledanja, a uobičajeno crni način rada omogućava prave crne pozadine-idealne za tamna-korisnička sučelja standardna u nosivim i medicinskim uređajima.
Ujednačenost pozadinskog osvjetljenja: sve 3 bijele LED diode su spojene kako bi se osiguralo ravnomjerno osvjetljenje na cijelom aktivnom području, bez žarišta ili tamnih ivica.
Podrška za drajver: ST7789V2 dolazi sa unaprijed-napisanim sekvencama inicijalizacije, a mi pružamo kompletne dijagrame ožičenja i primjer koda za Arduino, ESP-IDF i Raspberry Pi (SPI).
Fabrička-Kvalitetna pouzdanost kojoj možete vjerovati
Ovaj modul proizvodimo u vlastitom ISO9001:2015 certificiranom pogonu, pri čemu svaka serija prolazi rigorozno testiranje prije isporuke:
72-starenje na visokoj temperaturi (50 stepeni)
Ispitivanje termičkim udarom (-30 stepeni ↔ 80 stepeni, 10 ciklusa)
ESD ispitivanje (kontakt ±4kV, zrak ±8kV)
Potpuna usklađenost sa RoHS i REACH-om, sa kompletnom dokumentacijom spremnom za carinjenje u EU/NA
Također garantiramo 3-5 godina neprekidne proizvodnje za ovaj model, bez iznenadnog-obavještenja o-životnom vijeku, i mjesečni proizvodni kapacitet od 500.000 jedinica za prilagođavanje obima vaše narudžbe.
Opcije prilagođavanja prilagođene vašem projektu
Kao originalni proizvođač, nudimo fleksibilne modifikacije kojima distributeri ne mogu parirati:
FPC oblik i tip konektora: Prilagođeni pinouts, integracija ZIF konektora ili fleksibilni redizajn PCB-a koji odgovara kućištu vašeg uređaja, sa inženjerskim uzorcima dostupnim za 15-20 dana.
Pokrivno staklo i premazi: svileni-programirani logotipi, tretmani protiv-odsjaja (AG), protiv-otisaka prstiju (AF) ili tretmani protiv-filma protiv razbijanja.
Integracija sa dodirnim panelom: Kapacitivni dodir (CST816T ili FT serija) ili otporni dodir, potpuno integrisan u modul.
Prilagođavanje pozadinskog osvetljenja: Nadogradnja osvetljenja na 800–1000 nita (prilagođeno) ili prilagođena LED temperatura boje.
Modifikacije interfejsa: Konverzija sa 4-žičnog SPI u MCU 8080 paralelni ili RGB interfejs (primenjuju se minimalne količine narudžbine).

240*280 HD rezolucija
Ovaj 1,69-inčni monitor sa ekranom osetljivim na dodir ima240*280visoka{0}}rezolucija,

sa relativno finim efektom prikaza i jarkim bojama, mali tekst se može jasno vidjeti.





IPSUgao gledanja

Ovaj IPS monitor osjetljiv na dodir ima puni IPS; ugao gledanja koji obezbeđuje

odličan prikaz čak i kada ovaj ekran gledate sa .parne strane.

SPECIFIKACIJE

Obogatite, olakšajte korištenje LCD-a:
