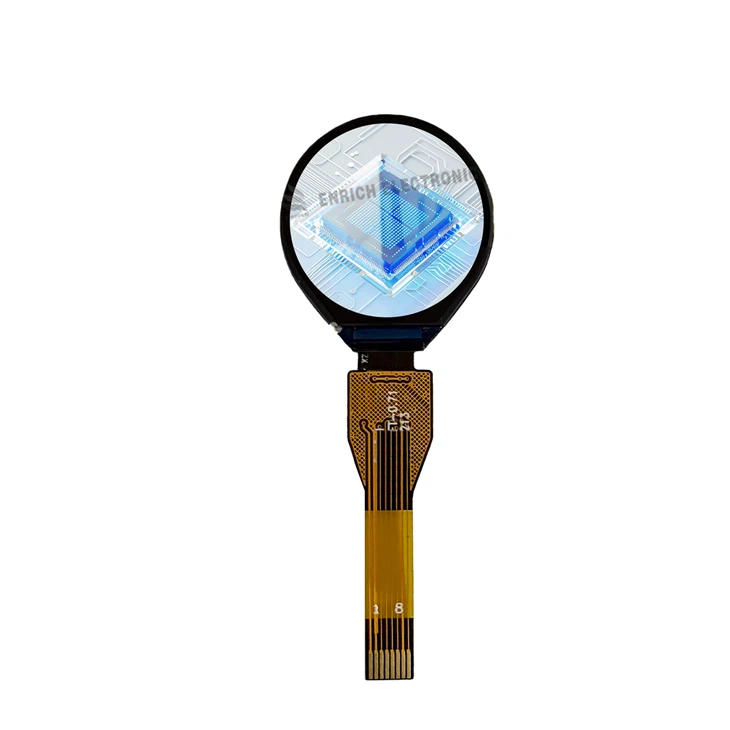

0,71 Okrugli TFT LCD modul



ENH{0}}TV0071A004Opis

Parametri proizvoda:

Veličina ekrana: 0,71 inča

Odnosi se na dužinu dijagonale aktivnog područja prikaza (približno 18,03 mm), klasificirajući ga kao ultra-mali ekran.

Rezolucija: 160 (RGB) x 160 piksela

Postizanje ove rezolucije na tako maloj veličini rezultira vrlo visokomGustina piksela, pruža 细腻 efekat prikaza daleko bolji od tradicionalnih znakova ili ekrana niske{0}}rezolucije.

Ugao gledanja: Sve-Ugao gledanja

Obično podrazumijeva upotrebuIPSili slična napredna{0}}tehnologija širokog prikaza. Boje i kontrast ostaju vrlo konzistentni iz bilo kojeg smjera gledanja (gore, dolje, lijevo, desno) s minimalnim pomakom ili zatamnjivanjem boje, značajno poboljšavajući korisničko iskustvo.

Outline Dimensions: 20,12 mm × 22,3 mm × 1,81 mm

Ovo je kritičan mehanički parametar.20,12 mm x 22,3 mmpredstavlja ukupne dimenzije uključujući pogonsko kolo i okvir, pružajući precizne specifikacije rupa za montažu za inženjere konstrukcije proizvoda. The1.81mmdebljina je odlično kontrolisana, što pomaže u dizajnu ultra-slim proizvoda.

Interfejs: SPI

Serijski periferni interfejs. Ovo je univerzalni, jednostavan komunikacijski protokol koji zahtijeva vrlo malo pinova. Često su mu potrebne samo 3-4 žice (podaci, sat, odabir čipa) za komunikaciju, što uvelike pojednostavljuje vezu sa glavnim MCU, štedi vrijedne I/O resurse i smanjuje složenost i troškove PCB rasporeda.

Driver IC: GC9D01

Ovo je "mozak" ekrana. GC9D01 je visoko integrisani drajver IC dizajniran za male TFT ekrane.

Osnovna funkcija: Uključuje RAM za prikaz (GRAM), odgovoran za primanje SPI komandi i podataka od MCU-a i njihovo pretvaranje u naponske signale potrebne za kontrolu svakog piksela na ekranu.

Napredne funkcije: Obično podržava režime bogatih boja, delimično osvežavanje radi uštede energije, fleksibilno podešavanje adrese prozora, itd., pružajući programerima moćne mogućnosti kontrole ekrana.

Display Type: TFT

Tan-Tranzistor sa tankim filmom. Ovo je aktivni-matrični LCD gdje svaki piksel kontrolira vlastiti tranzistor. Ova tehnologija nudibrže vreme odziva, veći kontrast, živopisnije boje, i bolju sposobnost dinamičkog prikaza slike, što ga čini glavnom tehnologijom za displeje u boji.



Područja primjene:

In-Dubinska analiza polja aplikacije

Ovaj 0,71-inčni TFT ekran u boji, sa svojom vrhunskom kompaktnošću, visokom definicijom i odličnim performansama ekrana, idealan je izbor za brojne elektronske proizvode gdje je prostor ograničen, ali je potrebno vizualno iskustvo.

1.Nosivi uređaji

Osnovne aplikacije: Pametni satovi, fitnes narukvice, pametni prstenovi.

Problem riješen: Pruža visoku rezoluciju od 160x160 unutar izuzetno ograničenog prostora kućišta sata ili kućišta uređaja, osiguravajući oštre i jasne ikone, tekst i brojeve bez piksela. Svi-ugao gledanja garantuje da korisnici mogu lako očitati vrijeme, otkucaje srca, sagorijevanje kalorija i obavještenja iz bilo kojeg ugla gledanja samo pogledom na zapešće.

Prednost: Uparen sa upravljačkim sklopom GC9D01, omogućava glatke tranzicije animacije (npr. prebacivanje menija, osvježavanje podataka) i podržava nisko{4}}način rada, značajno produžavajući vijek trajanja baterije uređaja.



2. Prijenosna medicinska oprema i oprema za nadzor zdravlja

Osnovne aplikacije: Pulsni oksimetri na vrhu prsta, digitalni termometri, prijenosni EKG monitori, mjerači glukoze.

Problem riješen: Medicinska očitavanja zahtijevaju apsolutnu jasnoću i tačnost. Visok kontrast i performanse u boji ovog ekrana omogućavaju jasan prikaz kritičnih podataka (npr. talasni oblik SpO2, vrijednosti otkucaja srca, upozorenje o visokoj{4}}temperaturi u crvenoj boji), smanjujući rizik od pogrešnog čitanja. Njegova mala veličina i tanak profil omogućavaju da cijeli medicinski uređaj bude prenosiviji i ergonomičniji.

Prednost: SPI sučelje je jednostavno i pouzdano, lako se povezuje s različitim glavnim kontrolnim čipovima medicinskih senzora, nudi visoku stabilnost.



3.IoT i terminali za interakciju s ljudima{1}}ima i mašinama

Osnovne aplikacije: Kontrolni paneli za pametne kuće (npr. kontroleri temperature/vlažnosti, pametni prekidači), Bluetooth trackeri, prozori za prikaz statusa za pametne senzore.

Problem riješen: Pruža "oči" za jednostavne IoT čvorove. Korisnici mogu direktno provjeriti status uređaja (npr. status veze, sobnu temperaturu, nivo baterije) i obavljati brze operacije bez otvaranja aplikacije za pametni telefon. Mala veličina omogućava da se ugradi u uski panel bilo kojeg uređaja.

Prednost: Niska potrošnja energije čini ga savršeno pogodnim za IoT uređaje koji-napajaju baterije, omogućavajući kontinuirani prikaz sedmicama ili čak mjesecima bez čestog punjenja.



4. Industrijska kontrola i instrumentacija

Osnovne aplikacije: Ručni industrijski skeneri, prijenosni mjerni instrumenti, multimetri, pomoćni statusni ekrani za industrijsku kontrolnu opremu.

Problem riješen: U industrijskim okruženjima, oprema mora biti robusna i pružati intuitivan prikaz informacija. Ovaj ekran je kompaktan, otporan na vibracije i može prikazati više linija parametara, trakastih grafikona ili jednostavnih ikona statusa na ograničenom kućištu, pomažući inženjerima da brzo dijagnosticiraju probleme.

Prednost: Obično ima širok raspon radnih temperatura (detalji se odnose na tehnički list), prilagođavajući se teškim industrijskim okruženjima. Brzo vreme odziva eliminiše razmazivanje, pogodno za prikaz podataka koji se brzo menjaju.



5.Potrošačka elektronika

Osnovne aplikacije: Statusni ekran za TWS torbice za punjenje slušalica, FPV ekran za mini dronove, elektronske igračke, displej nivoa napajanja.

Problem riješen: Poboljšava tehnološku privlačnost proizvoda i korisničko iskustvo. Na primjer, mali prozorčić na kućištu za punjenje slušalica može precizno prikazati preostalu snagu lijeve/desne slušalice i samo kućište, što je mnogo intuitivnije i premiumnije od jednostavnih LED indikatora.

Prednost: Žive boje omogućavaju prikaz logotipa brenda i prilagođenih animacija, značajno povećavajući diferencijaciju proizvoda i vizuelnu privlačnost.



● OEM&ODM ● BEZ MOQ ● UZORCI NA ZALIGI ● TABLA ZA TESTIRANJE OPCIONALNO

















SPECIFIKACIJE

ITEM	DIMENZIJA	JEDINICA
Veličina	0.71	inch
Outline Dimension	20.12x22.3x1.81	mm
Radna temperatura	-20 stepeni - +70 stepeni	stepen
Temperatura skladištenja	-30 stepeni - +80 stepeni	stepen
Rezolucija	160x160
